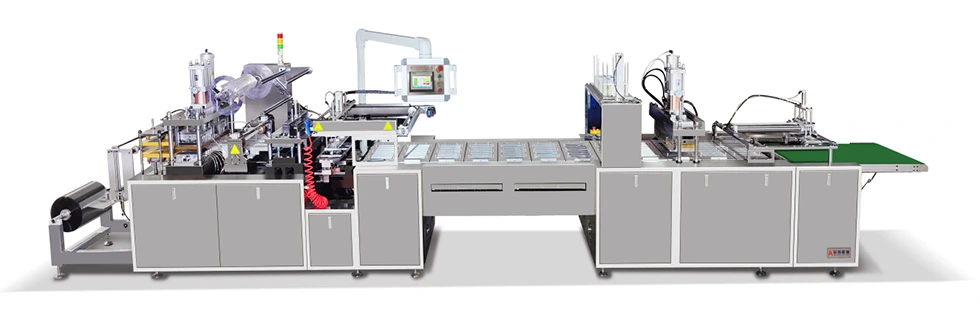

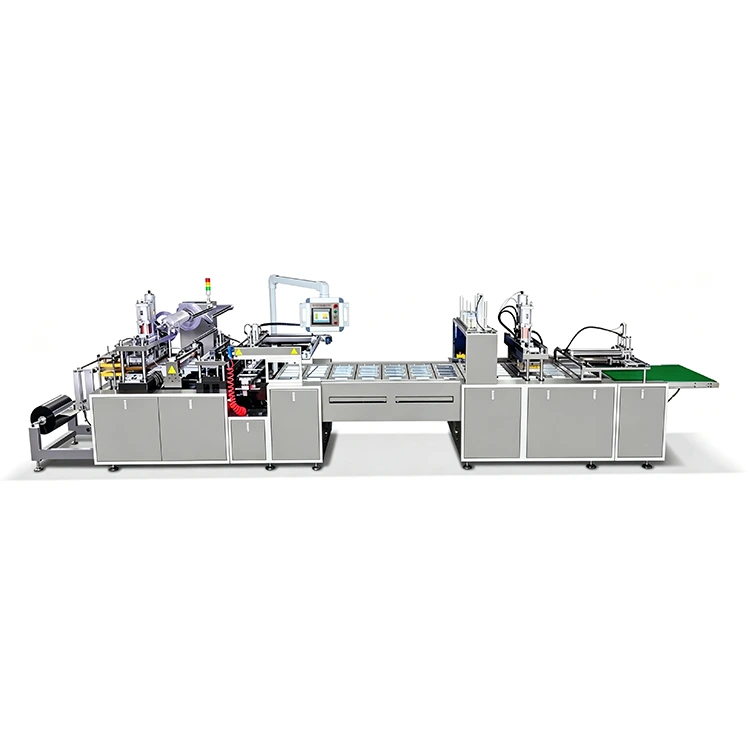

Máquina automática de selagem e moldagem de blister de papel para bateria

A máquina automática para moldagem e selagem de blisters de papel para bateria usa uma estrutura de formação e vedação de placa plana para embalagens blister cardadas de meia capa.

O processo de embalagem começa com o aquecimento da folha de PVC/PET e a formação da cavidade. O blister formado é então cortado e transferido para a placa de corrente, onde é carregado o produto e posicionado o cartão de papel impresso. A selagem a quente une o blister ao cartão antes da embalagem final ser descarregada.

O processo principal é:

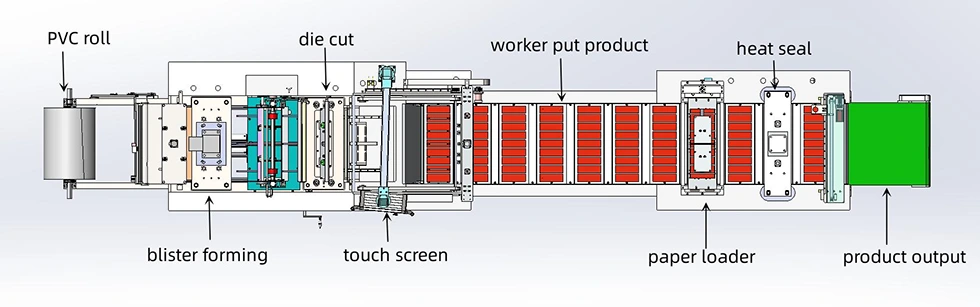

Aquecimento de PVC/PET → Formação de Blister → Servo Tração → Corte de Blister → Coleta de Sucata → Transferência de Blister → Carregamento de Produto → Colocação de Cartão de Papel → Selagem Térmica → Saída de Embalagem Acabada

O carregamento manual do produto está incluído no processo padrão, enquanto o restante das operações de embalagem são coordenadas mecanicamente.

Uma máquina para diferentes produtos cardados

Nossa máquina automática para moldagem e selagem de blisters de papel para bateria é adequada para produtos com diferentes formatos, tamanhos e requisitos de embalagem.

A área de conformação e as ferramentas podem ser selecionadas de acordo com as dimensões reais do produto e o layout do cartão.

Isso torna a Máquina seladora e moldadora de blister de papel para bateria particularmente relevante para fabricantes e embaladores contratados que lidam com mais de um tipo de produto cardado.

Aquecimento controlado e formação de bolhas

A formação consistente depende muito da estabilidade da temperatura e da tração do material.

A máquina AC-600 usa energia de aquecimento separada para a seção de formação e a seção de selagem térmica, com controle de temperatura gerenciado por meio do sistema de controle da máquina.

A seção de formação tem potência nominal de 3,5 kW × 2, enquanto a seção de selagem térmica utiliza 4 kW de potência de aquecimento.

A máquina também monitora condições como:

● Escassez de material de PVC

● Pressão de ar insuficiente

● Falhas nos componentes elétricos

● Anormalidades relacionadas à temperatura

Quando uma condição anormal é detectada, o sistema de controle emite um alarme ou interrompe a operação relevante para reduzir o risco de embalagem defeituosa.

Controle PLC com Monitoramento de Produção

O AC-600 usa um sistema de controle PLC Mitsubishi com uma IHM com tela sensível ao toque.

A interface de controle fornece funções incluindo:

● Contagem de produção

● Indicação de falha

● Lembretes de manutenção

● Iniciando a proteção por senha

● Monitoramento de temperatura

● Exibição do status da máquina

O sistema de alarme ajuda os operadores a identificar problemas como falta de material, pressão de ar insuficiente ou falhas elétricas sem verificar manualmente cada estação.

Ferramentas projetadas para trocas de produtos

As embalagens blister cardadas raramente usam um molde universal. A cavidade do blister, o formato do corte e o formato da vedação normalmente mudam com o produto.

O AC-600, portanto, utiliza ferramentas dedicadas de conformação e corte para diferentes produtos.

O pacote de ferramentas fornecido inclui:

● Formando molde

● Molde cortado

● Manipulador de transferência de blister

● Molde superior de selagem térmica × 1

● Carregador de cartão de papel

● Moldes inferiores com selagem térmica × 25

A configuração padrão do molde suporta um cartão de papel de 173 × 139 mm com dois cartões por molde.

Para outras dimensões de cartões ou layouts de produtos, a KEDE pode fornecer ferramentas correspondentes de acordo com o formato de embalagem necessário.

Componentes Principais

Componentes elétricos e de controle de movimento selecionados são provenientes de marcas industriais estabelecidas.

A configuração exata do componente deverá ser confirmada na cotação final da máquina.

Construção de máquinas

A estrutura do AC-600 é fabricada em chapas de aço soldadas e passa por tratamento de alívio de tensões para melhorar a estabilidade estrutural.

Superfícies cromadas e de aço inoxidável são usadas em áreas de contato relevantes. Os trilhos-guia e os componentes de transmissão com acabamento preciso ajudam a manter o movimento suave durante a conformação, transferência e vedação.

Esta construção destina-se à operação industrial contínua, mantendo a limpeza e manutenção de rotina gerenciáveis.

Especificações Técnicas

Embalagem e Entrega

A máquina automática para moldagem e selagem de blisters de papel para bateria é protegida com filme extensível e fixada em paletes de madeira antes do envio.

A entrega padrão está programada dentro de 60 dias após a confirmação do pagamento inicial, sujeita à configuração final da máquina e aos requisitos de ferramentas.

O AC-600 é fornecido com certificação CE.

Perguntas frequentes

Quais produtos o AC-600 pode embalar?

A máquina é adequada para produtos de pequeno e médio porte, como baterias, eletrônicos, papelaria, ferragens, peças automotivas, cosméticos, brinquedos e outros bens de consumo que requerem embalagens blister cardadas.

Que tipo de embalagem blister a Máquina seladora e moldadora de blister de papel para bateria produz?

Ele é projetado para embalagens blister cardadas de meia capa, onde um blister formado de PVC/PET é selado a quente em um cartão de papel.

Qual é a profundidade máxima de formação?

A profundidade máxima de conformação é de 50 mm, dependendo da configuração do produto, material e molde.

A máquina pode lidar com diferentes tamanhos de produtos?

Sim. Os moldes de conformação e corte podem ser projetados de acordo com as dimensões do produto, formato do blister e tamanho do cartão de papel.

Quantos pacotes a máquina pode produzir por hora?

A configuração padrão pode produzir aproximadamente 2.700 embalagens/hora com um layout de molde de duas placas. A produção real varia de acordo com o produto e a configuração do molde.

O tamanho do cartão de papel pode ser personalizado?

Sim. O arranjo de ferramentas e carregamento de cartões pode ser adaptado a diferentes dimensões de cartões de papel e layouts de embalagens.

Que espessura de material a máquina pode suportar?

A faixa de espessura especificada do material PVC/PET é de 0,15–0,5 mm.

Qual PLC é usado na Máquina?

A máquina padrão usa um PLC Mitsubishi FX3G40MT com IHM com tela sensível ao toque.

A máquina está disponível com certificação CE?

Sim. O AC-600 é fornecido com certificação CE.

A KEDE pode fornecer instalação e suporte pós-venda?

Sim. A KEDE fornece assistência de instalação e teste, serviço de garantia e suporte técnico de longo prazo. O serviço de engenheiro no local também pode ser organizado quando necessário.
