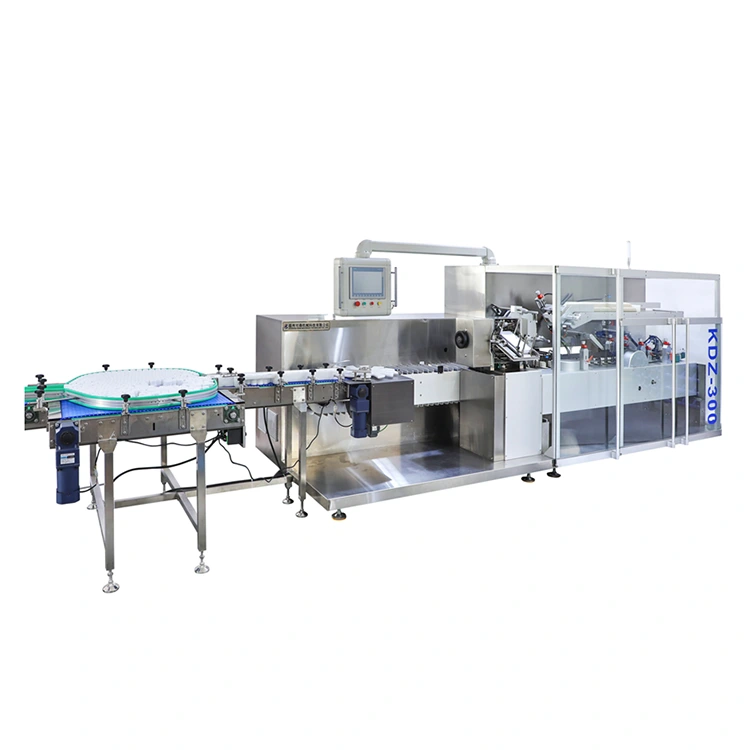

A máquina automática de encadernação de frascos de medicamentos é uma máquina de encadernação automática de alta velocidade desenvolvida para frascos farmacêuticos e outros produtos embalados que podem se deslocar ou rolar durante o transporte. Garrafas redondas podem facilmente mudar de posição em um transportador convencional, enquanto garrafas quadradas e irregulares podem entrar na seção de embalagem com orientação inconsistente. O KDZ-300 utiliza indexação servo-controlada e separação ajustável para guiar os produtos para uma posição de alimentação estável antes de serem colocados nas caixas.
A máquina combina alimentação de produtos, alimentação de caixas, formação de caixas, inserção de garrafas, manuseio de folhetos, dobramento de abas e fechamento de caixas em um processo contínuo. Ele também pode ser conectado a equipamentos existentes de tampagem, etiquetagem e verificação de peso, permitindo que a encartuchadora se torne parte de uma linha integrada de embalagens farmacêuticas.
O manuseio de garrafas é uma das principais considerações ao automatizar a embalagem farmacêutica. Os recipientes redondos podem rolar durante a transferência, enquanto as garrafas irregulares podem girar ou afastar-se da posição pretendida.
A máquina automática de encadernação de frascos de medicamentos usa um sistema de indexação servo-acionado com separadores de frascos ajustáveis para regular o espaçamento do produto e guiar os frascos em direção à seção de encadernação. Este método de alimentação controlada ajuda a reduzir a perda de mamadas, o posicionamento incorreto e as interrupções causadas pelo movimento instável da mamadeira.
Para linhas de produção que exigem maior produção, uma configuração servo de alta velocidade está disponível com uma capacidade alvo de até 300 caixas/min, sujeita às condições da garrafa, da caixa e da alimentação.
A máquina é projetada em torno de diferentes geometrias de garrafas, em vez de depender de um único formato fixo de produto. O mecanismo de alimentação pode ser configurado de acordo com o tamanho, formato e orientação dos produtos embalados.
As aplicações típicas incluem:
● Frascos de remédios
● Frascos farmacêuticos redondos
● Garrafas quadradas de plástico ou vidro
● Garrafas de formato irregular
● Ampolas e produtos embalados relacionados
● Produtos pré-cheios
● Bandejas blister e placas de medicamentos de alumínio-plástico
● Produtos de saúde selecionados
Para um novo projeto, a KEDE recomenda fornecer amostras ou desenhos de garrafas para que a configuração de alimentação e embalagem possa ser avaliada antes da produção.
A máquina integra vários estágios de embalagem em uma sequência operacional contínua:
Alimentação do Produto → Servo Indexação → Alimentação da Caixa → Formação da Caixa → Empurrão do Produto → Inserção do Folheto → Dobragem da Aba → Fechamento da Caixa
Funções adicionais, como gravação em relevo de número de lote, detecção e rejeição de produto, podem ser incorporadas de acordo com os requisitos da linha de produção.
Um mecanismo de desvio rotativo também pode ser configurado no transportador onde a separação do produto ou o controle de descarga são necessários.
|
Parâmetro |
KDZ-300 |
|
Velocidade de produção |
200–280 caixas/min |
|
Versão servo de alta velocidade |
Até 300 caixas/min |
|
Requisito de cartão |
250–350g/m² |
|
Tamanho da caixa (C × L × A) |
70–180 × 35–80 × 14–50 mm |
|
Papel Folheto |
60–70 g/m² |
|
Tamanho do folheto desdobrado (L × W) |
80–250 × 90–170 mm |
|
Linha dobrável de folhetos |
1–4 dobras |
|
Pressão de Trabalho |
≥0,6MPa |
|
Consumo de ar |
160–200 L/min |
|
Fonte de energia |
220V/380V |
|
Potência do motor |
5 kW |
|
Dimensões da máquina (C × L × A) |
4800 × 1600 × 1860 milímetros |
|
Peso da máquina |
Aprox. 4500kg |
A máquina automática de encadernação de frascos de medicamentos pode ser configurada para funcionar com equipamentos upstream existentes por meio de interfaces de transporte. Isso permite que os fabricantes farmacêuticos reduzam a transferência manual de produtos e mantenham um fluxo contínuo de materiais.
Uma linha típica pode incluir:
Enchimento de garrafas → Tampagem → Rotulagem → Verificação de peso → Alimentação com mamadeira → Embalagem → Codificação → Inspeção
O arranjo real pode ser ajustado de acordo com o equipamento existente do cliente, espaço disponível e sequência de produção necessária.
KEDE pode avaliar:
● Altura do transportador
● Direção de transferência do produto
● Orientação da garrafa
● Distância de alimentação
● Requisitos de acumulação
● Interfaces de máquina upstream e downstream
Isso torna o KDZ-300 adequado tanto para novas linhas automatizadas quanto para atualizações de linhas de embalagem.
A máquina automática de encadernação de frascos de medicamentos padrão suporta caixas dentro da faixa de tamanho especificada, enquanto as seções de alimentação e manuseio de caixas podem ser avaliadas para formatos de embalagens especiais.
|
Configuração |
Faixa/opção padrão |
|
Comprimento da caixa |
70–180 mm |
|
Largura da caixa |
35–80 mm |
|
Altura da caixa |
14–50 mm |
|
Orientação da garrafa |
Configurável de acordo com o produto |
|
Altura do transportador |
Ajustável para integração de linha |
|
Alimentação de produto |
Personalizado de acordo com o formato da garrafa |
|
Pistas de alimentação |
Disponível de acordo com os requisitos de saída |
|
Acumulação de produtos |
Opcional |
|
Fechamento da caixa |
Aba dobrada ou vedação personalizada |
Estruturas especiais de papelão, acabamentos de cartão e requisitos de fechamento devem ser confirmados durante a fase de projeto técnico.
A encadernadora automática de frascos de medicamentos pode ser configurada com módulos adicionais de acordo com o processo de embalagem.
|
Opção |
Função |
Uso típico |
|
Codificador jato de tinta |
Imprime informações de data, lote ou lote |
Embalagens farmacêuticas |
|
Pasta e Insersor de Folhetos |
Instruções para dobrar e inserir |
Medicamentos e produtos de saúde |
|
Unidade de cola quente |
Fornece fechamento de caixa colada |
Aplicações de alta vedação |
|
Detecção de produto |
Detecta produtos faltantes ou alimentados incorretamente |
Controle de qualidade automatizado |
|
Detecção de caixas pré-impressas |
Verifica as informações da embalagem |
Produção multi-SKU |
|
Alimentação personalizada |
Corresponde ao equipamento upstream |
Linhas de produção integradas |
Módulos opcionais podem ser incorporados ao sistema de controle da máquina de acordo com a configuração selecionada.
A máquina pode usar uma interface de controle baseada em IHM para parâmetros operacionais, configurações do produto e gerenciamento da máquina.
Para clientes que operam vários formatos de produtos, o armazenamento de receitas pode simplificar a troca entre as especificações estabelecidas de garrafas e caixas.
A interface também pode ser configurada para diferentes idiomas, incluindo:
Inglês, espanhol, francês, árabe e russo.
Quando as especificações são confirmadas antes do envio, a KEDE pode preparar antecipadamente as configurações relevantes do produto e da caixa.
A máquina utiliza construção em aço inoxidável para a estrutura principal da máquina, suportando aplicações onde a limpeza e as superfícies acessíveis da máquina são importantes.
Seu design é voltado para ambientes de embalagens farmacêuticas e pode ser configurado de acordo com os requisitos de higiene do processo produtivo do cliente.
A KEDE fornece certificação CE e certificação de sistema de gestão de qualidade ISO 9001, com testes de máquinas e documentação técnica disponível para projetos no exterior.
A KEDE fabrica equipamentos de embalagem automatizados com capacidades que abrangem processamento mecânico, montagem de máquinas, integração elétrica e testes funcionais.
O processo de fabricação da máquina inclui:
Projeto de Engenharia → Fabricação Estrutural → Usinagem de Precisão → Submontagem → Instalação Elétrica e Pneumática → Montagem Final → Teste Funcional
Antes do envio, a operação da máquina pode ser verificada através de funcionamento a seco, alimentação de caixas, alimentação de produtos, dobramento e fechamento, testes de velocidade e verificação de segurança.
Para projetos personalizados, a KEDE também pode processar as garrafas e caixas reais do cliente antes da entrega. Isso permite avaliar o desempenho da alimentação e da embalagem utilizando os materiais que serão utilizados na produção.
A máquina foi projetada para garrafas redondas, quadradas e irregulares selecionadas. O sistema de alimentação é configurado de acordo com as dimensões, formato e orientação necessária da garrafa.
Um sistema de indexação servo-acionado e separadores de garrafas ajustáveis controlam o espaçamento e o posicionamento dos produtos antes que as garrafas entrem na seção de embalagem.
A faixa operacional padrão é de 200 a 280 caixas/min. Uma versão servo de alta velocidade pode atingir até 300 caixas/min, dependendo da configuração do produto e da embalagem.
Sim. A máquina pode interagir com equipamentos como tampadoras, etiquetadoras, controladores de peso e transportadores. Os detalhes da conexão devem ser confirmados com base no layout da linha existente.
Sim. Um módulo de dobragem e inserção de folhetos pode ser adicionado de acordo com as dimensões do folheto, método de dobragem e requisitos de embalagem.
Sim. Um sistema opcional de codificação a jato de tinta pode ser integrado à linha de embalagem para números de lote, datas, códigos de lote e outras informações necessárias.
Vários formatos de produtos podem ser acomodados dentro da gama de máquinas aplicável. Os requisitos de troca dependem da configuração da garrafa, da caixa e da alimentação.
Sim. Os clientes podem fornecer amostras de produtos e caixas para testes de máquinas. A KEDE pode usar esses materiais para verificar o desempenho de alimentação, posicionamento e embalagem antes da entrega.
